油壓車床規格

SPEC.

【標準型油壓車床】

油壓自動車床,以油壓代替人力,車銷更平順,使用上特別簡捷、耐用、精準,動作順序均可隨意變換,並有輸出以及輸入訊號點,可由操作面板上顯示以及操作。適合於多樣少量或大量加工生產之二次或棒材連續加工,實為各業主邁向,省力高效率,高精度之最佳利器。

特點有以下:

  • 一.

    微電腦教導記憶方式

    ・可依機械的行進路線輸入程式

    ・輸出及輸入各具 22 點及 24 點

    ・有 20 組記憶位置可供不同工件使用

    ・每組記憶位置有 50 個步序容量

    ・教導完成之程式,可任意向前後查詢及變更。

  • 二.

    滑座精密耐磨

    使用高硬度材質與表面氮化處理,加上各滑座均有強制注油潤滑機構,增加其耐用性。

  • 三.

    油壓缸推動,出力平穩

    直徑 30mm 油壓缸配合串聯式油路座使用,使車削更為平順。

  • 四.

    馬達由變頻器推動

    馬達可正反轉、定速、加減速設定等等,沒有ㄧ般離合器故障之困擾,使馬達功能增加。

  • 五.

    可加裝各項零組件

    單軸或雙軸上部切刀架、沖水冷卻、噴霧冷卻、可調式刀架、特殊筒夾等。

  • 六.

    配合客戶,設計較適合的自動化送料,增加產能。

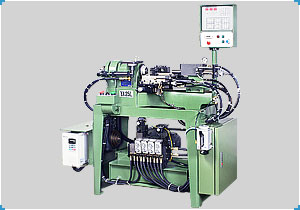

標準型自動油壓車床 YA-15L/25L/32

標準型自動油壓車床 YA-15L/25L/32L

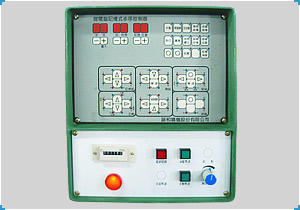

20組記憶控制面板

20組記憶控制面板

串聯式油路座

串聯式油路座

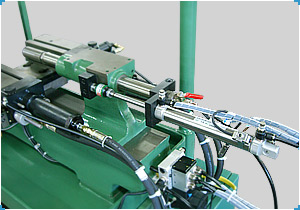

氣壓尾架,大多作為送料機構使用

氣壓尾架,大多作為送料機構使用

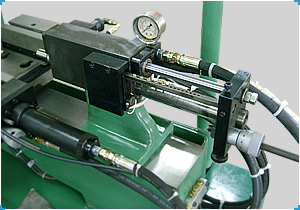

油壓尾架,大多作為鑽孔用

油壓尾架,大多作為鑽孔用

油壓車床機種:

車頭最大通孔徑大小 機型型號
標準型 整體型 加強型
15 mm YA-15L YA-15N
25 mm YA-25L YA-25N
32 mm YA-32L YA-32S YA-32
42 mm YA-42

標準型規格表:

規格 YA-15L YA-25L YA-32L
主軸 筒夾通孔徑 mm 15 25.4 32
主軸轉數 R.P.M 最高 6000 最高 3600
刀架滑座 前後大滑座缸徑 x 行程 mm 30 φ x 80L
人邊橫座缸徑 x 行程 mm 30 φ x 80L
人邊橫座可旋轉角度 θ ± 30
對邊橫座缸徑 x 行程 mm 30 φ x 80L
上部 C 座缸徑 x 行程 mm 30 φ x 60 上下 - 30 φ x 60 左右
車刀規格 1 / 2
床台 工作物旋徑 mm 192 268 340
頂心間距離 mm 160 230 250
尾架 行程 mm 125
孔內斜度 M.T No.2
驅動馬達 主軸馬達 HP 3
油壓幫浦 HP 1
冷卻水箱 HP 1 / 8
機體 長 x 寬 x 高 mm 1350 x 750 x 1500
淨重(NW) kg 520
密箱 1台 / 1入 長 x 寬 x 高 mm 1590 x 860 x 1700
毛重(GW) kg 660

油壓車床配件

ACCY.

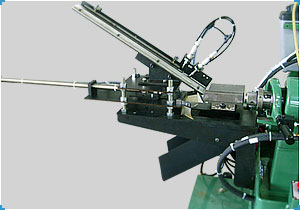

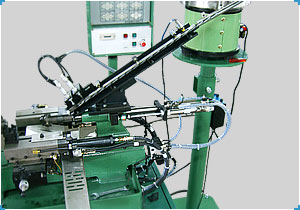

尾架自動送料機構參考

尾架自動送料機構參考

車頭後方自動送料機構參考

車頭後方自動送料機構參考

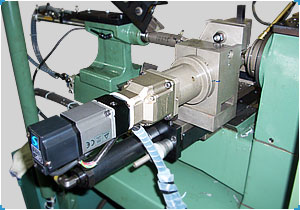

車圓球製具後視

車圓球製具後視

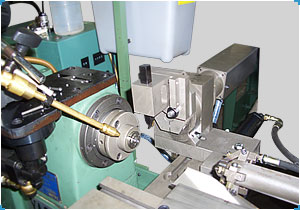

車圓球製具前視

車圓球製具前視

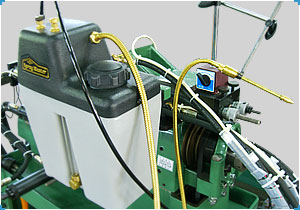

噴霧冷卻組件

噴霧冷卻組件

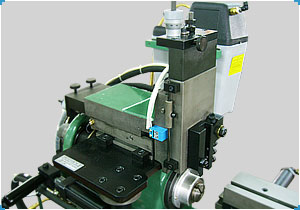

雙軸油壓上部切刀架後視

雙軸油壓上部切刀架後視

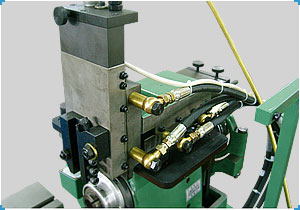

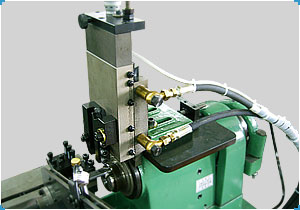

雙軸油壓上部切刀架前視

雙軸油壓上部切刀架前視

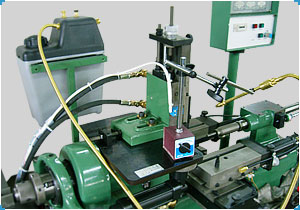

單軸油壓上部車刀架後視

單軸油壓上部車刀架後視

單軸油壓上部車刀架前視

單軸油壓上部車刀架前視

送料型式

FEEDER

標準型送料

標準型送料

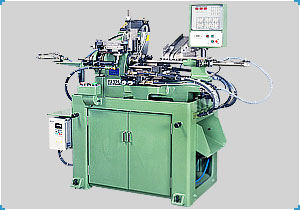

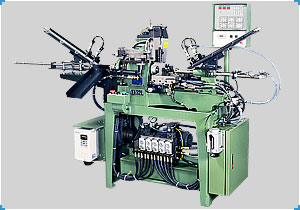

整體型送料

整體型送料

油壓車床影片

VIDEO

【油壓車床影片】

YA 滑板送料

YA 尾架吊式斜坡送料
