桌上車床規格
SPEC.
【桌上車床】
-
一.
何謂桌上型車床
桌上型車床是加工母機的一種，大多對於小型棒形材料做二次加工也是外型加工，通常對於機械五金、電子產業、汽機車零件等產業零件進行加工，所以加工產品項目繁多，使用範圍很廣。
-
二.
桌上型車床主要特點
體積小，所需空間小，不佔位置。速度快 靈活，產能大，對單一固定種類的工件與外型尺寸進行連續加工，所以對於有能力、有眼光的創業者，詠和桌上型車床耐用度強與穩定度高是客戶最好的利器。

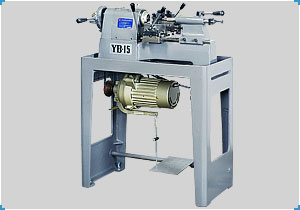

YB-15 桌上車床-搭配離合器馬達

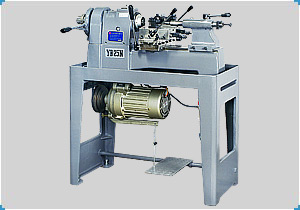

YB-25N/32S 桌上車床-搭配離合器馬達

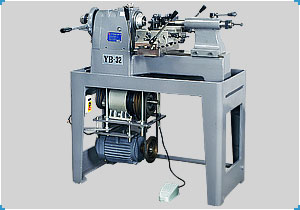

YB-32/42S 桌上車床-搭配標準馬達+電磁離合器

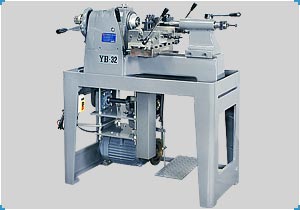

YB-32/42S 機械離合器
桌上車床機種：
| 車頭最大通孔徑大小 | 機型型號 | ||
|---|---|---|---|
| 15 mm | YB-15 | ||
| 25 mm | YB-25N YB-26T YB-26N |
||
| 32 mm | YB-32S | YB-32 | |
| 42 mm | YB-42S | ||
桌上型車床規格表：
| 規格 | YB-15 | YB-25N YB-26T YB-26N(YB-32S) |
YB-32 (YB-42S) |
|||
|---|---|---|---|---|---|---|
| 機台特性 | 輕巧 適合車小型零件 |
一般 | 適合車重切削 | |||
| 主軸 | 圓形 | mm | 15 | 25.4 | 32 (42) |
|
| 四角形(對邊距) | mm | 10 | 17 (22) |
22 (29) |
||
| 六角形(對邊距) | mm | 12 | 22 (27) |
27 (36) |
||
| 迴轉速度 | R.P.M | 1100, 1800, 3000 | 1017, 1750, 2800 | 580, 980, 1590, 2460 (420, 700, 1140, 1770) |
||
| 刀架滑座 | 前後大滑座行程 | mm | 75 | 110 | 120 | |
| 人邊橫座可旋轉角度 | mm | 60 | 80 | 90 | ||
| 人邊橫座可旋轉角度 | θ | ± 30 | ± 30 | ± 30 | ||
| 對邊橫座行程 | mm | 50 | 70 | 90 | ||
| 床台 | 工作物旋徑 | mm | 129 | 268 | 340 | |
| 頂心間距離 | mm | 160 | 230 | 250 | ||
| 尾架 | 尾軸外徑 | mm | 20 | 30 | 38 | |
| 行程 | mm | 75 | 110 | 110 | ||
| 孔內斜度 | M.T | No.1 | No.2 | No.3 | ||
| 驅動馬達 | 主軸馬達 | HP | 3 / 4 | 13 / 4 | 3 | |
| 驅動形式 | 離合器馬達 (標準馬達+變頻器2HP) |
離合器馬達 (標準馬達+電磁離合器) (標準馬達+變頻器5HP) |
標準馬達+傳統離合器 或標準馬達+電磁離合器 (標準馬達+變頻器5HP) |
|||
| 機體 | 長 x 寬 x 高 | mm | 680 x 380 x 930 | 900 x 450 x 1060 | 950 x 480 x 1080 | |
| 淨重(NW) | kg | 125 | 255 (265) |
360 (380) |
||
| 密箱 | 1台 / 1入 | 長 x 寬 x 高 | mm | 850 x 515 x 1180 | 1090 x 630 x 1330 | 1180 x 660 x 1330 |
| 毛重(GW) | kg | 178 | 333 (343) |
443 (463) |
||
| 2台 / 1入 | 長 x 寬 x 高 | mm | 970 x 850 x 1180 | 1090 x 1090 x 1330 | 1180 x 1180 x 1330 | |
| 毛重(GW) | kg | 202 | 362 (372) |
477 (497) |
||
| 2台 / 1入 | 長 x 寬 x 高 | mm | 1390 x 850 x 1180 | 1700 x 1090 x 1330 | 1800 x 1180 x 1330 | |
| 毛重(GW) | kg | 225 | 400 (410) |
523 (543) |
||
桌上車床配件
ACCY.

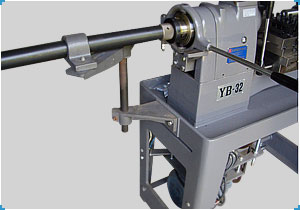

短料架

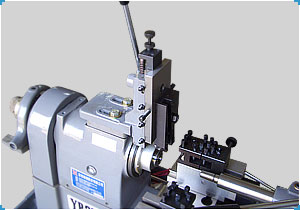

手動上部切刀架

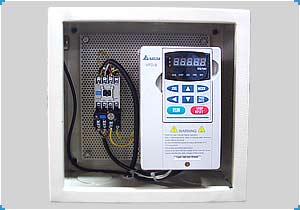

搭配標準馬達+變頻器

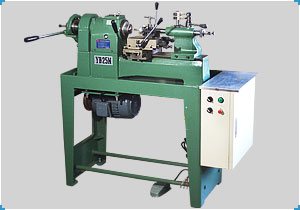

YB-25N/32S 搭配標準馬達+變頻器

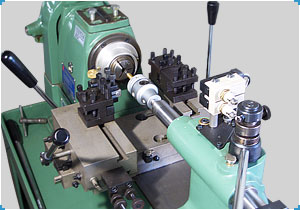

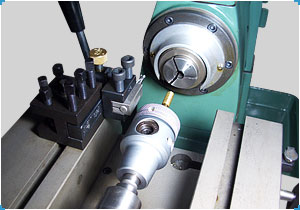

加裝攻牙機構
加裝攻牙機構
